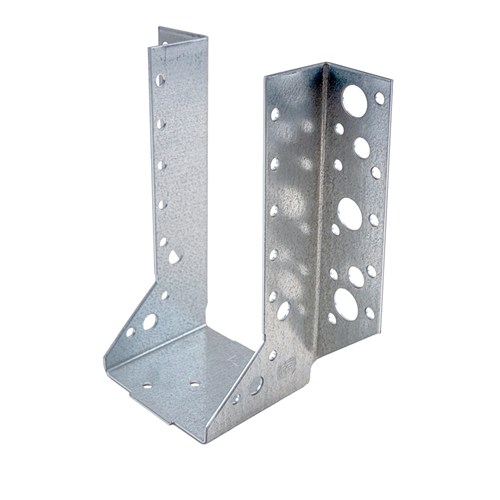

Gb Balkdrager (raveeldrager) houtmaat 71x196mm zware uitvoering verzinkt 0785505

Deze GB balkdrager, ook wel raveeldrager genoemd, gebruik je om een dwarsbalk tegen een andere houten balk of tegen een muur te bevestigen. Deze zware uitvoering is afgestemd op een houtmaat van 71 x 196 mm. De balkdrager wordt ook gebruikt voor ravelingen in houten vloeren en daken, bijvoorbeeld om balken rond een opening op te vangen.

Waarom deze beter werkt

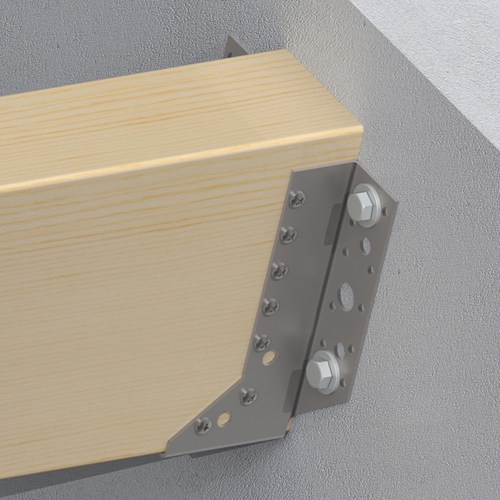

De balkdrager ondersteunt de dwarsbalk aan de onderzijde en heeft zijflenzen voor bevestiging aan de achterliggende constructie. De balk ligt hierdoor in de drager en hoeft niet alleen via de kop te worden bevestigd.

De inlegdiepte van 70 mm zorgt ervoor dat de balk aan de onderzijde wordt opgevangen. Met een materiaaldikte van 2 mm is dit de zware uitvoering binnen dit type balkdrager.

Bij een raveling gebruik je de drager om dwarsbalken aan te sluiten rond een opening in bijvoorbeeld een vloer- of dakconstructie.

Toepassingen

Geschikt voor:

• Dwarsbalken tegen houten balken bevestigen
• Dwarsbalken tegen een geschikte muurconstructie bevestigen
• Ravelingen in houten vloeren
• Ravelingen in dakconstructies
• Balken met een houtmaat van 71 x 196 mm

Minder geschikt voor:

• Balken met een afwijkende houtmaat
• Verbindingen waarvoor een ander type balkverbinder nodig is
• Constructies waarbij de gekozen balkdrager niet op de belasting is afgestemd

Verwerking & aandachtspunten

Controleer vóór montage de werkelijke houtmaat. Deze uitvoering is bedoeld voor balken van 71 mm breed en 196 mm hoog.

Gebruik geschikte bevestigingsmiddelen in de daarvoor bestemde gaten. Welke bevestigingsmiddelen nodig zijn, hangt af van de ondergrond, constructie en belasting. Bij dragende vloer- en dakconstructies moet de volledige verbinding op de optredende belasting worden afgestemd.

Technische eigenschappen

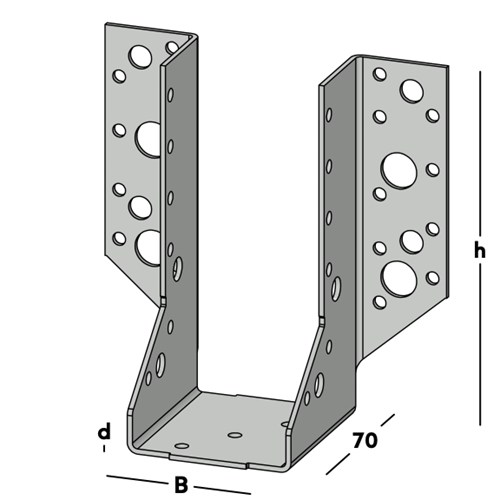

De zware balkdrager is uitgevoerd in 2 mm dik staal en heeft een hoogte van 184 mm.

De drager past bij een houtmaat van 71 x 196 mm en heeft een inlegdiepte van 70 mm. Het gatenpatroon is 45/5 – 10/9 – 6/14.
