GB Muurplaatanker met plaat Excentrisch 400x225mm M12 verzinkt 06570

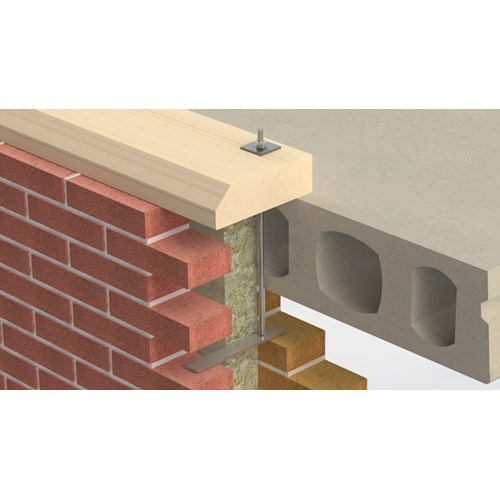

Een muurplaatanker wordt gebruikt om de muurplaat – de houten balk die op een muur of tegen of op een vloer wordt geplaatst – stevig aan de dragende gevel te verankeren. Zo worden de krachten die op het dak werken veilig overgebracht naar de hoofdconstructie van het gebouw. Het anker is voorzien van een metrisch draadeind en een stalen ankerplaat voor een stevige en betrouwbare bevestiging.

Waarom deze beter werkt

Doordat het anker excentrisch op de muurplaat wordt geplaatst, ontstaat een sterke verbinding tussen de muurplaat en de dragende constructie. De verzinkte afwerking biedt bescherming tegen corrosie tijdens de bouwfase en bij normaal gebruik.

De voordelen van dit muurplaatanker:

• Geschikt voor het verankeren van muurplaten
• Excentrische uitvoering voor een sterke verbinding
• Voorzien van metrisch M12-draadeind
• Inclusief stalen ankerplaat
• Verzinkte afwerking
• Geschikt voor houten dakconstructies

Toepassingen

Geschikt voor:

• Verankeren van muurplaten
• Houten dakconstructies
• Nieuwbouw
• Renovatie
• Woningen
• Utiliteitsbouw

Minder geschikt voor:

• Niet-dragende constructies
• Toepassingen waarbij RVS-bevestigingsmateriaal is vereist

Verwerking & aandachtspunten

Monteer het muurplaatanker volgens de geldende bouwvoorschriften en zorg ervoor dat het anker correct in de dragende constructie wordt opgenomen. Gebruik een passende M12-moer en sluitring voor een gelijkmatige krachtverdeling.

Let daarnaast op:

• Controleer de juiste positie van het anker voordat de muurplaat wordt bevestigd.
• Draai de verbinding gelijkmatig aan.
• Voorkom beschadiging van de verzinkte afwerking.
• Gebruik uitsluitend in dragende constructies volgens de constructieberekening.
• Controleer of alle bevestigingsmiddelen correct zijn gemonteerd.

Technische eigenschappen

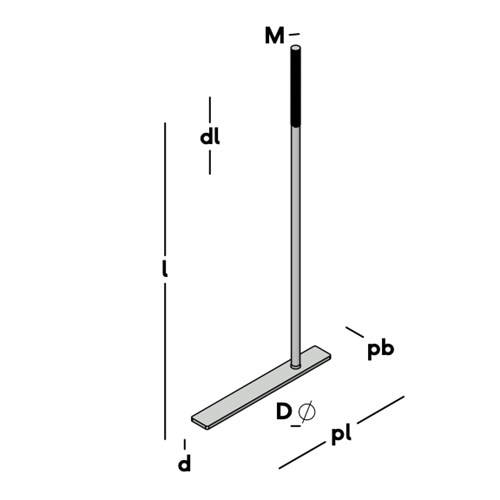

Dit GB muurplaatanker is vervaardigd uit S235-staal en voorzien van een VD-1 verzinkte oppervlaktebehandeling. Het anker heeft een lengte van 400 mm, een plaat van 225 mm, een M12 metrisch draadeind met een draadlengte van 120 mm en een diameter van 10,7 mm. De ankerplaat is 30 mm breed en 5 mm dik.
